Запасные части к насосу НКВ 360/200

Наименование деталейНомер чертежаМарка материалаЧистый вес, кг
СХН
Ротор (выпуск до 1.09.89г) (220.30, 701.142)240.71+  -//-
-01 +
-02  +
Ротор (выпуск с 1.09.89г до 1.03.96г) (220.26, 810.20)240.92+  -//-
-01 +
-02  +
Ротор (вып. с 1.03.96г до 1.10.01г) (220.26, 810.20) (крепление шнека)240.151+  -//-
-01 +
-02  +
Ротор (выпуск с 1.10.01г) (220.30-108, 810.34-70)240.172+  58,77 62,79
-01 +
-02  +

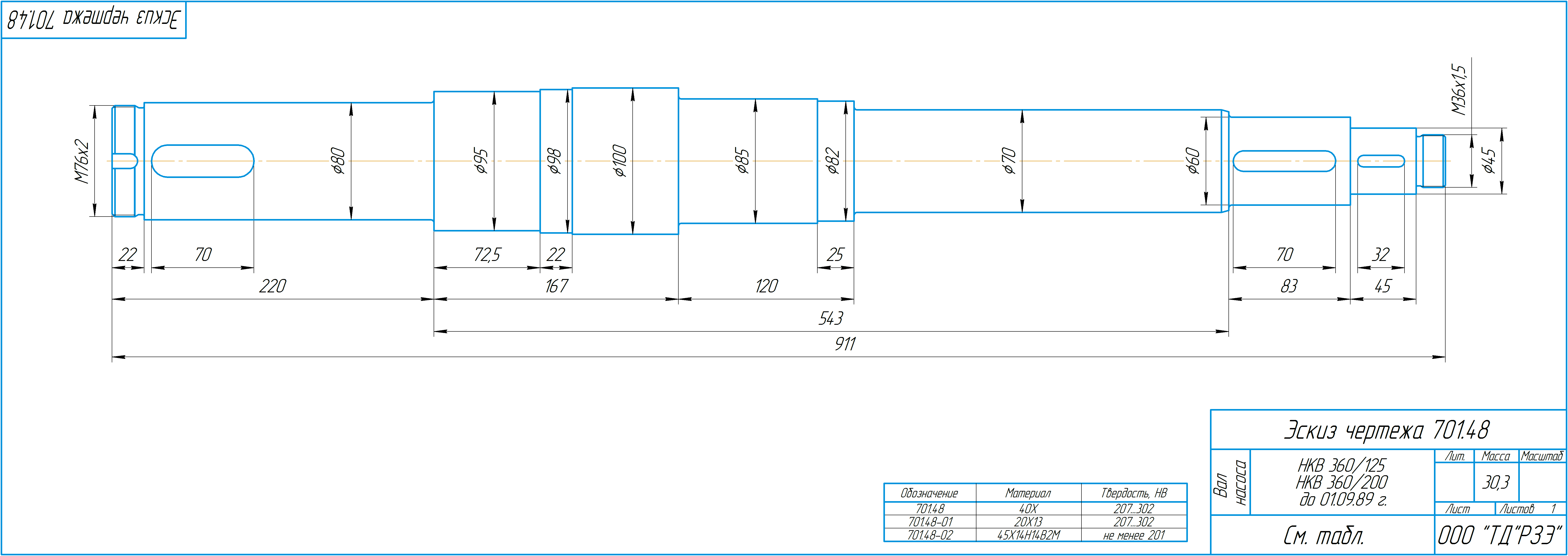

Вал (выпуск насоса до 1.09.89г)701.4840Х-//-
-0120Х13
-0245Х14Н14В2М

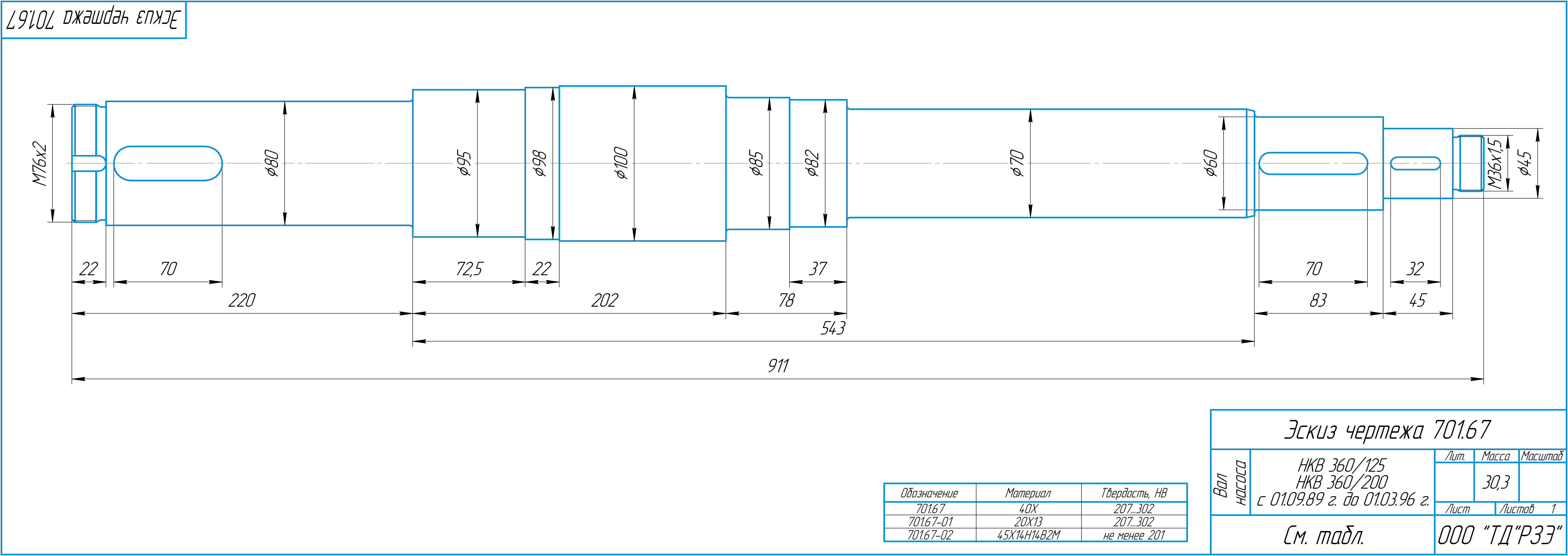

Вал (выпуск насоса с 1.09.89г до 1.03.96г)701.6740Х-//-
-0120Х13
-0245Х14Н14В2М

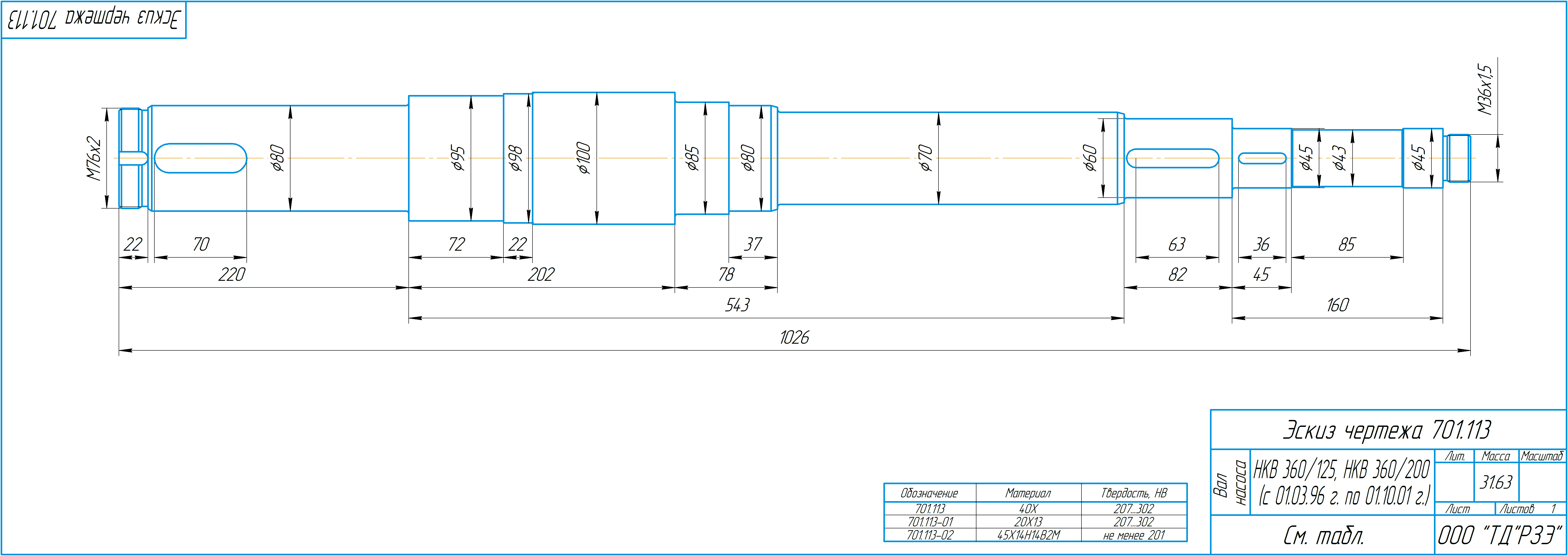

Вал (выпуск насоса с 1.03.96г до 1.10.01г)701.11340Х31,63
-0120Х13
-0245Х14Н14В2М

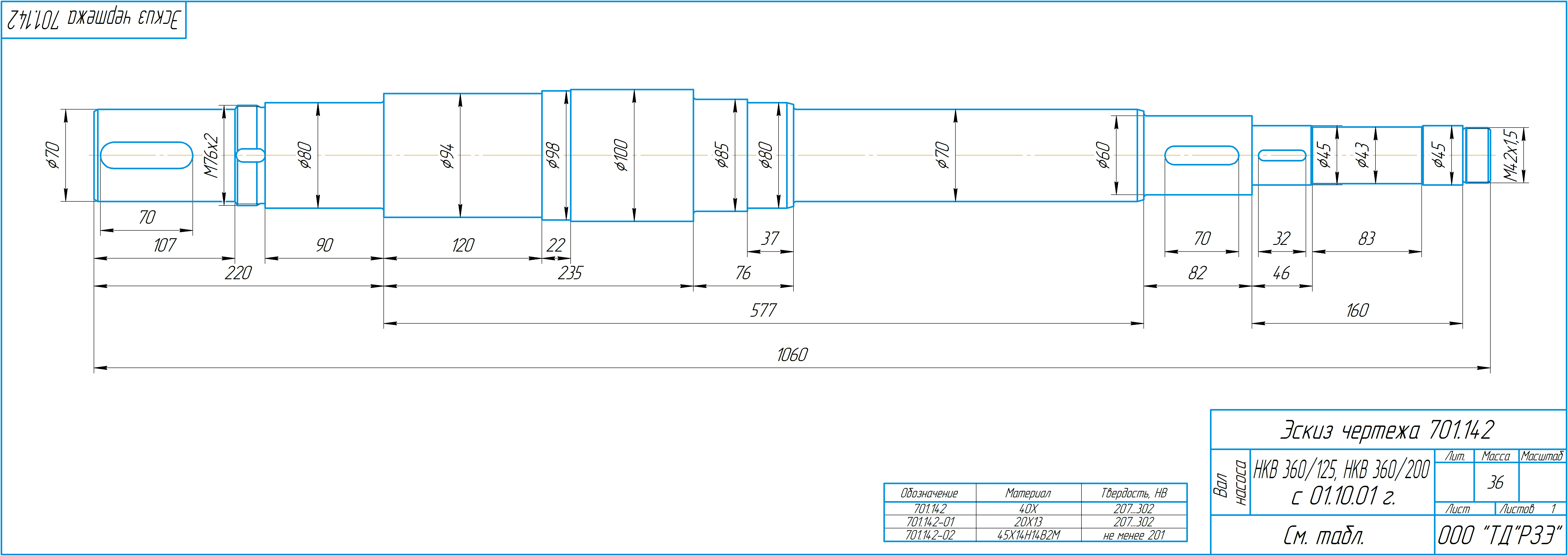

Вал (Изв. от 06.2005г) (выпуск насоса с 1.10.01г)701.14240Х36
-0120Х13
-0245Х14Н14В2М
Шайба (Изв. от 06.2005г)851.31-1408Х13  0,014
-15 12Х18Н10Т
Гайка (Изв. от 06.2005г)780.6240Х  0,4
-01 20Х13
-02  45Х14Н14В2М
Грунд-букса726.2940Х  0,75
-01 30Х13
-02  12Х18Н10Т
Колесо рабочее770.7525Л  17,5
-01 20Х5МЛ
-02  12Х18Н9ТЛ
Колесо винтовое292.11      +  5,22
-01 +
-02  +
Кольцо уплотняющее725.8140Х  0,74
-01 40Х13
261.25  12Х18Н10Т с напл. Пр-В3К
Кольцо уплотняющее725.6540Х0,58
-0140Х13
261.4912Х18Н10Т с напл. Пр-В3К
Кольцо плавающее725.57-0640Х1,66
-0740Х13
-0812Х18Н10Т
Кольцо плавающее725.66-0440Х1,46
-0540Х13
-0612Х18Н10Т
Кольцо упорное728.0340Х  0,26
-01 30Х13
-02  12Х18Н10Т
Кольцо упорное728.0840X  0,28
-01 30X13
-02  12X18H10T
Гильза защитная710.3895X18  4,7
260.19  12Х18H10T с напл. Пр-В3К
Пружина860.0036HXТЮВМ-ПН ГОСТ 14118-85  0,001
860.01 ДКРНТ 1,0 КТ Брб2 ГОСТ 15834-77
Фонарь сальника742.00-40Сталь 400,64
-4130Х13
-4212Х18Н10Т
Набивка сальника796.01-10Алюминиевая фольга с асбест. сердеч.0,062
Муфта251.05 44,5
Кольцо уплотнительное790.03Смесь резиновая III-1в23В-14 ТВ 65-85 ТУ 38-1051082-860,0112
Кольцо уплотнительное по ГОСТ 9833-73790.03-010,011
C 5/140A-80,0013
135-145-46790.180,0716
170-175-361.180.156.000,0542
215-225-461.180.116.000,01128
180-185-361.180.157.000,0574
