Запасные части к насосу НКВ 360/125

Наименование деталейНомер чертежаМарка материалаЧистый вес, кг
СХН
Ротор (выпуск до 1.09.89г) (220.30-108, 701.142)240.70+  60 64
-01 +
-02  +
Ротор (с 1.09.89г до1.10.01г) (220.30-108,810.20) (крепление шнека)240.150+  -//-
-01 +
-02  +
Ротор (выпуск с 1.10.01г) (220.30-108, 810.34-70)240.171+  -//-
-01 +
-02  +
Вал (выпуск насоса до 1.09.89г)701.4840Х-//-
-0120Х13
-0245Х14Н14В2М

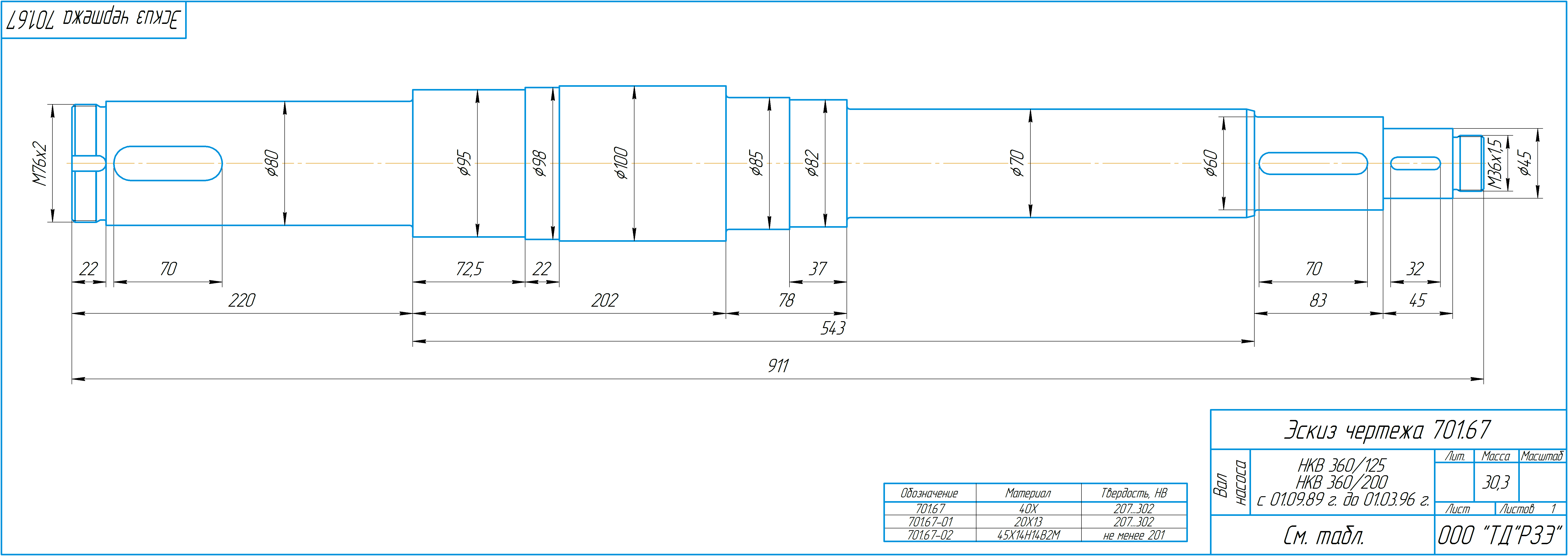

Вал (выпуск насоса с 1.09.89г до 1.03.96г)701.6740Х-//-
-0120Х13
-0245Х14Н14В2М

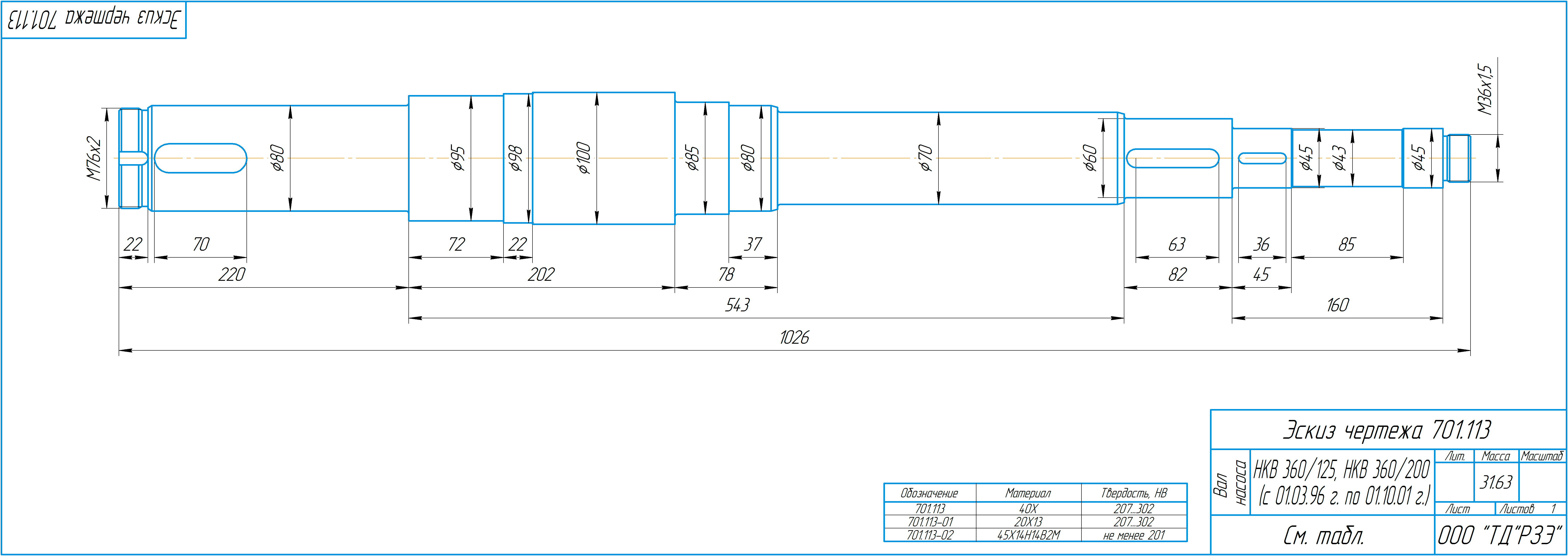

Вал (выпуск насоса с 1.03.96г до 1.10.01г)701.11340Х31,63
-0120Х13
-0245Х14Н14В2М
Вал (выпуск насоса с 1.10.01г)701.14240Х36
-0120Х13
-0245Х14Н14В2М
Гайка (Изв. От 06.2005г)780.6240Х  0,4
-01 20Х13
-02  45Х14Н14В2М
Шайба (Изв. От 06.2005г)851.31-1408Х13 0,011
-15 12Х18Н10Т
Грунд-букса726.2940Х  0,75
-01 30Х13
-02  12Х18Н10Т
Колесо рабочее770.6925Л  16,5
-01 20Х5МЛ
-02  12Х18Н9ТЛ
Колесо винтовое292.11    +  5,22
-01 +
-02  +
Кольцо уплотняющее725.0040Х0,63
-0140Х13
261.2012Х18Н10Т с напл. Пр-В3К
Кольцо уплотняющее725.6540Х  0,58
-01 40Х13
261.21  12Х18Н10Т с напл. Пр-В3К
Кольцо плавающее725.6640Х1,43
-0140Х13
-0212Х18Н10Т
Кольцо плавающее725.66-0440Х1,46
-0540Х13
-0612Х18Н10Т
Кольцо упорное728.0840Х  0,28
-01 30Х13
-02  12Х18Н10Т
Кольцо упорное728.08-0440Х  0,26
-05 30Х13
-06  12Х18Н10Т
Гильза защитная710.3895Х18 4,7
260.19  12Х18Н10Т с напл. Пр-В3К
Пружина860.0036НХТЮВМ-ПН ГОСТ 14118-85 0,001
860.01  ДКРНТ 1,0 КТ Брб2 ГОСТ15834-77
Фонарь сальника742.00-40Сталь 400,64
-4130Х13
-4212Х18Н10Т
Набивка сальника796.01-10Алюминиевая фольга с асбест. сердеч.0,062
