Запасные части к насосу НКВ 1000/320

Наименование деталейНомер чертежаМарка материалаЧистый вес, кг
СХН
Ротор выпуск до 1.07.89г240.72+  -//-
-01 +
-02  +
Ротор выпуск с 1.07.89г до 1.03.96г (220.28, 810.22)240.95+  -//-
-01 +
-02  +
Ротор выпуск с1.03.96г до 1.07.99г крепление шнека240.164+  103 108,5
-01 +
-02  +
Ротор выпуск с 1.07.99г до 28.03.05г без изв.№10555 (220.39, 810.39)240.169+  102,9 108,4
-01 +
-02  +
Вал (выпуск насоса до 1.07.89г)701.51-0440Х  -//-
-05 20Х13
-06  45Х14Н14В2М
Вал (выпуск насоса с 1.07.89г до 1.03.96г)701.68-0440Х-//-
-0520Х13
-0645Х14Н14В2М
Вал (выпуск насоса с 1.03.96г до 1.07.99г)701.112-0440Х  56,94
-05 20Х13
-06  45Х14Н14В2М

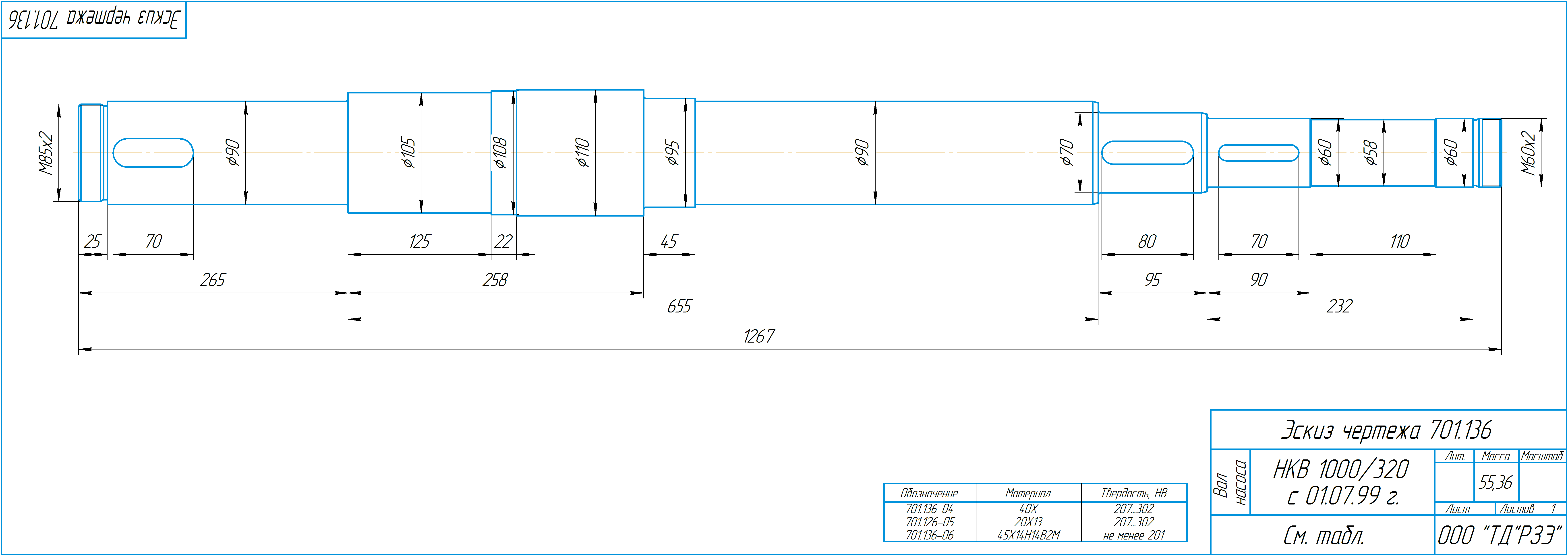

Вал (выпуск насоса с 1.07.99г до 28.03.05г)701.136-0440Х56,86
-0520Х13
-0645Х14Н14В2М
Грунд-букса725.2240Х  0,54
-01 30Х13
-02  12Х18Н10Т
Колесо рабочее770.7825Л  34,5
-01 20Х5МЛ
-02  12Х18Н9ТЛ
Колесо винтовое292.07+  9,3
-01 +
-02  +
Кольцо уплотняющее**725.8640Х1,11
-0140Х13
261.3712Х18Н10Т С напл. Пр-В3К
Кольцо уплотняющее**725.8740Х  1,1
-01 40Х13
261.38  12Х18Н10Т С напл. Пр-В3К
Кольцо плавающее**725.8840Х1,96
-0140Х13
-0212Х18Н10Т
Кольцо плавающее**725.8940Х1,97
-0140Х13
-0212Х18Н10Т
Кольцо упорное**728.1440Х  0,425
-01 30Х13
-02  12Х18Н10Т
Кольцо упорное**728.1540Х  0,41
-01 30Х13
-02  12Х18Н10Т
Гильза710.44 / 260.30   0,88
Гильза защитная**710.4395Х18 5,97
260.29  12Х18Н10Т С напл. Пр-В3К
Пружина **860.0036НХТЮВ М-ПН ГОСТ 14118-85 0,001
860.01  ДКРНТ1,0КТ Брб2 ГОСТ 15834-77
Фонарь сальника**742.00-56Сталь 400,82
-5730Х13
-5812Х18Н10Т
Набивка сальника796.01-13Алюминиевая фольга с асбест. сердеч.0,13
Муфта МЗП3*250.05 52
*МЗП54.760.004.00   103,0
