Запасные части к насосу НКВ 1000/200

Наименование деталейНомер чертежаМарка материалаЧистый вес, кг
СХН
Ротор (выпуск до 1.07.89г)240.73+  -//-
-01 +
-02  +
Ротор (выпуск с 1.07.89г до 1.03.96г) (220.28-101,3, 810.22-53,3)240.94+  -//-
-01 +
-02  +
Ротор (вып. с 1.03.96г до 1.01.02г) (220.26, 810.20) (крепление шнека)240.165+  -//-
-01 +
-02  +
Ротор (выпуск с 1.01.02г) (220.39, 810.39)240.170+  95,6 100
-01 +
-02  +
Вал (выпуск насоса до 1.07.89г)701.5140Х  -//-
-01 20Х13
-02  45Х14Н14В2М
Вал (выпуск насоса с 1.07.89г до 1.03.96г)701.6840Х  -//-
-01 20Х13
-02  45Х14Н14В2М
Вал (выпуск насоса с 1.03.96г до 1.07.99г)701.11240Х  55,44
-01 20Х13
-02  45Х14Н14В2М

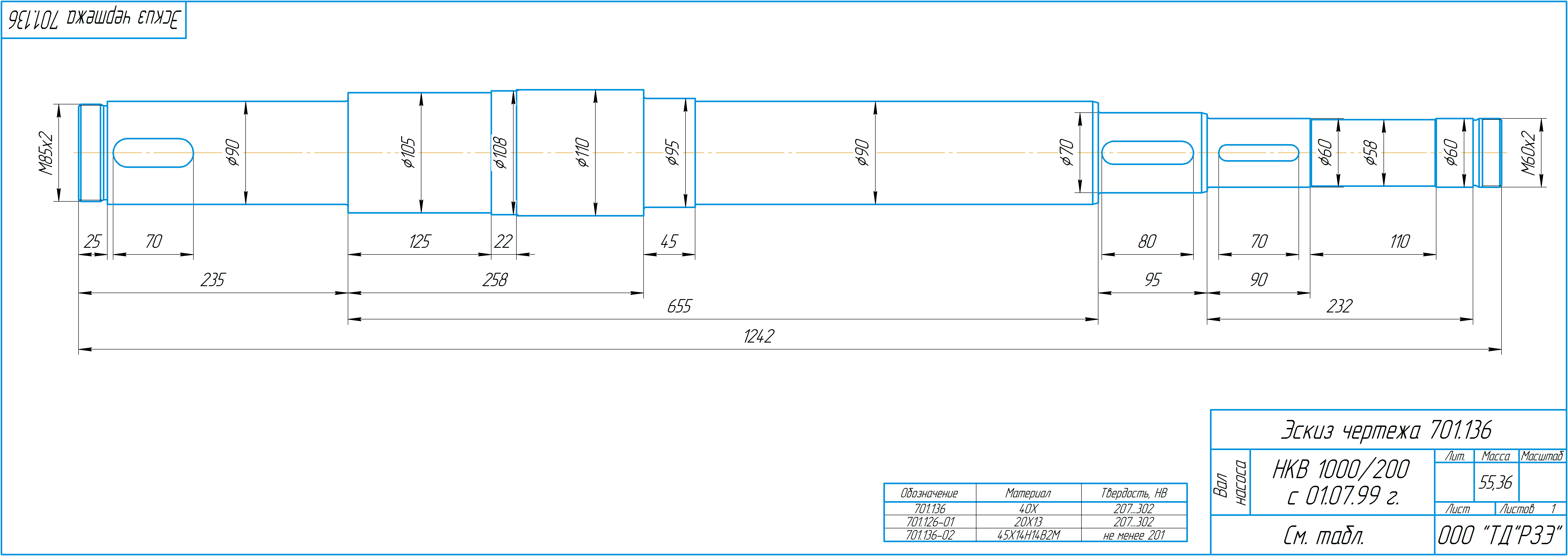

Вал (выпуск насоса с 1.07.99г)               701.13640Х55,36
-0120Х13
-0245Х14Н14В2М
Грунд-букса726.2240Х  0,54
-01 30Х13
-02  12Х18Н10Т
Колесо рабочее770.8125Л  27,5
-01 20Х5МЛ
-02  12Х18Н9ТЛ
Колесо винтовое292.07    +  9,3
-01 +
-02  +
Кольцо уплотняющее725.86-0240Х  1,46
-03 40Х13
261.37-02  12Х18Н10Т С напл. Пр-В3К
Кольцо уплотняющее725.86-0440Х1,24
-0540Х13
261.37-0412Х18Н10Т С напл. Пр-В3К
Кольцо плавающее725.8840Х1,96
-0140Х13
-0212Х18Н10Т
Кольцо плавающее725.8940Х1,97
-0140Х13
-0212Х18Н10Т
Кольцо упорное728.1440Х  0,425
-01 30Х13
-02  12Х18Н10Т
Кольцо упорное728.1540X  0,41
-01 30X13
-02  12X18H10T
Гильза защитная710.4395X18 5,97
260.29  12Х18H10T С напл. Пр-В3К
Пружина860.0036HXТЮВМ-ПН ГОСТ 14118-85 0,001
860.01  ДКРНТ 1,0 КТ Брб2 ГОСТ 15834-77
Фонарь сальника742.00-56Cталь 400,82
-5730Х13
-5812Х18Н10Т
Набивка сальника796.01-13Алюминиевая фольга с асбест. сердеч.0,13
Муфта250.05 52
Кольцо уплотнительное790.06Смесь резиновая III-1в-23В-14 ТВ 65-85 ТУ 38-1051082-860,011
Кольцо уплотнительное по ГОСТ 9833-73
200-205-361.180.162.000,00637
235-245-461.180.118.000,0123
